Identificar casquilhos de lâmpadas
O casquilho é a parte da lâmpada que se encontra dentro do suporte. É fabricado em material condutor que permite à eletricidade chegar até a lâmpada para a sua ignição. Estes suportes têm uma nomenclatura padronizada que nos vai permitir identificá-los entre eles. Hoje temos diferentes tipos de casquilho como podem ser os GU10 e MR16 (correspondentes às lâmpadas dicróicas), E27 e E14 (correspondentes às lâmpadas de rosca), G9, G4, R7S, AR111, etc. De todos estes, os mais comuns são os casquilhos E27 e E14 e os casquilhos GU10 e MR16.
Nomenclatura dos casquilhos das lâmpadas:
Todas as lâmpadas têm uma nomenclatura estruturada que nos permitirá identificá-las. A categorização é feita com base em três parâmetros que correspondem ao tipo de suporte que utiliza, ao diâmetro do mesmo e ao número de contactos que tem. Vejamos um exemplo de como se constrói a nomenclatura de um casquilho determinado:
Colocamos como exemplo uma lâmpada das mais comuns, uma com casquilho E14, mais conhecido como casquilho de rosca pequena:
- E - Tipo de suporte, neste caso é um suporte tipo Edison, é o mais conhecido e mais utilizado e tem forma de rosca.
- 14 - Diâmetro do suporte. Neste caso, correspondente a lâmpadas esféricas, mas sobretudo a lâmpadas de tipo vela.

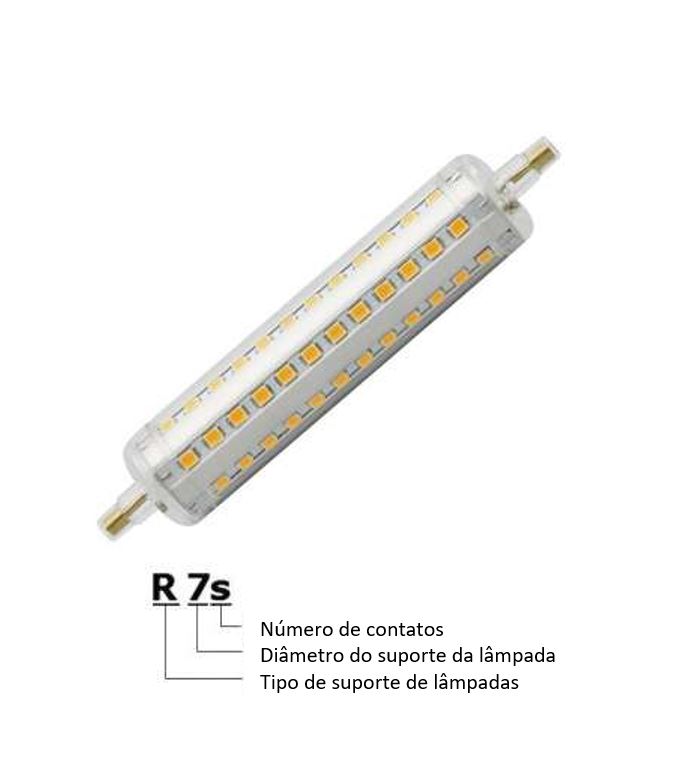

- Além disso, esta nomenclatura pode ser acompanhada de uma letra no final que se refere ao número de contactos da lâmpada, por exemplo: lâmpada R7s, é uma lâmpada linear que é normalmente utilizada em lâmpadas de pé:
- R - lâmpada linear de terminal simples.
- 7 - Conector de 7 mm.
- s - Contato simples.
Como pudemos ver nestes dois exemplos, a identificação dos cartuchos através da nomenclatura dos mesmos é bastante simples. Para cada um dos parâmetros, são apresentados os valores correspondentes.
Nomenclatura do tipo de suporte:
Segundo a forma física do casquilho da lâmpada temos:
- E - Rosca tipo Edison, os mais conhecidos e utilizados em lâmpadas esféricas, corn, vela, etc.
- B ou BA - Casquilho Swan ou baioneta.
- C - Contato de pressão tubo circular.
- G - Contato por clemas (pressão simples).
- GX - Contato por clemas (pressão reforçada).
- GU - Contato por clemas (tem proteção de emissão térmica traseira).
- GZ - Contato por clemas (para lâmpadas de alta emissão calorífica traseira).
- R - Lâmpadas lineares de terminais simples.
- RX - Lâmpadas lineares de terminais reforçados.
- Fa - Lâmpadas lineares de terminal macho.
Nomenclatura do diâmetro do suporte:
- 7mm - Lâmpadas de halogênio lineares.
- 10mm - Lâmpadas miniatura.
- 11mm - Baixo consumo de energia.
- 12mm - Lâmpadas bi-pin.
- 13mm - Tubos.
- 14mm - Rosca pequena, para lâmpadas esféricas e tipo vela.
- 15mm - Lâmpadas retilíneas.
- 27mm - Rosca padrão.
- 40mm- Rosca gigante.
Nomenclatura do número de contactos do suporte:
Dependendo do número de contatos que a lâmpada tem, podemos distinguir três tipos:
s - Contato simples.
d - Contato duplo.
q - Contato quádruplo. Esperamos que toda esta informação lhes sirva de ajuda. Se você tiver alguma dúvida, não hesite em contactar a equipe técnica de Lâmpadas LED 360. Teremos o maior prazer em ajudá-lo.
